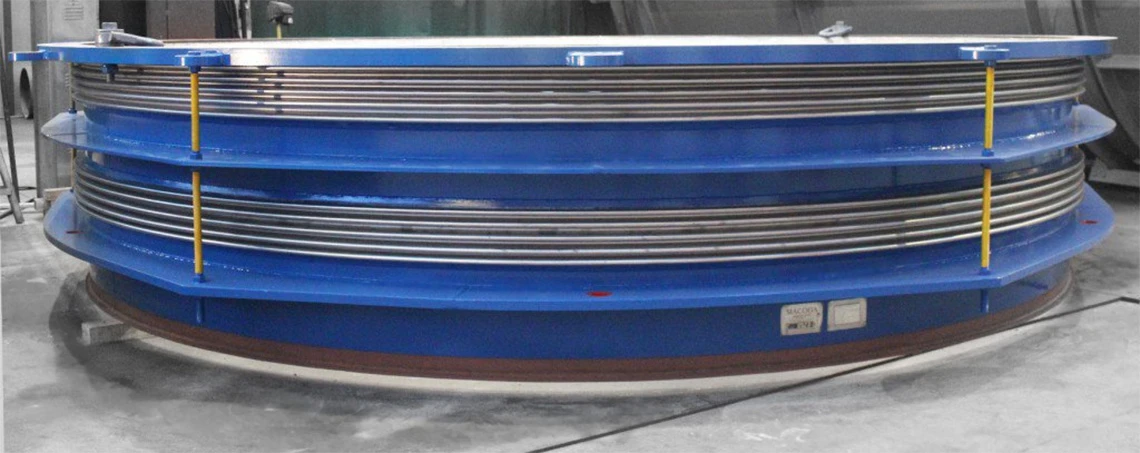

Metalowe kompensatory mieszkowe są stosowane jako elementy rurociągów lub części aparatów/zbiorników ciśnieniowych. Kompensator to zespół zawierający jeden lub więcej mieszków metalowych, służący do kompensacji zmian wymiarowych (np. wskutek rozszerzalności lub skurczu termicznego rurociągu, kanału lub zbiornika) oraz do tłumienia drgań wywoływanych pracą silników, pomp, napędów itp.

Innymi słowy, metalowy kompensator mieszkowy to urządzenie oparte na elastycznym mieszku, które kompensuje przemieszczenia w układzie rurociągowym przy jednoczesnym utrzymaniu ciśnienia i przepływającego medium.

Kluczowym elementem kompensatora jest mieszek. Mieszek jest elementem elastycznym składającym się z jednej lub więcej fałd i oraz odcinków prostych na końcach.

Fałda (konwolucja) stanowi podstawową, sprężystą jednostkę mieszka., a odcinki proste na końćach są prostymi, niefałdowanymi częściami na końcach mieszka.

Elastyczność mieszka wynika z naturalnej elastyczności fałdy, uwarunkowanej kształtem i projektem geometrycznym.

Projektując i wykonując mieszek, poza zapewnieniem wymaganej i kontrolowanej elastyczności, należy uwzględnić także parametry pracy: ciśnienie, temperaturę oraz odporność chemiczną na medium przepływające.

• Katalog
• Instrukcja montażu

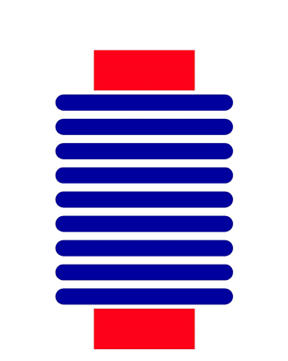

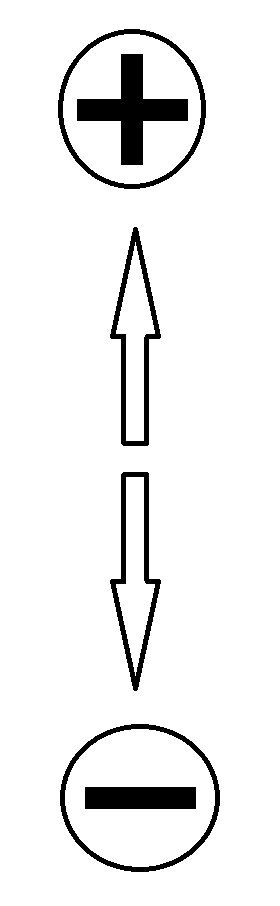

(wydłużenie albo skrócenie się prostego odcinka systemu rur w kierunku jego wzdłużnej osi)

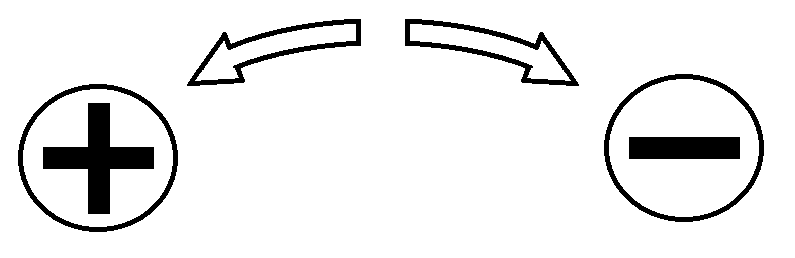

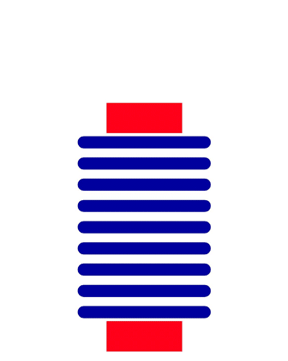

(deformacja spowodowana ugięciem się początkowo prostej osi wzdłużnej mieszka)

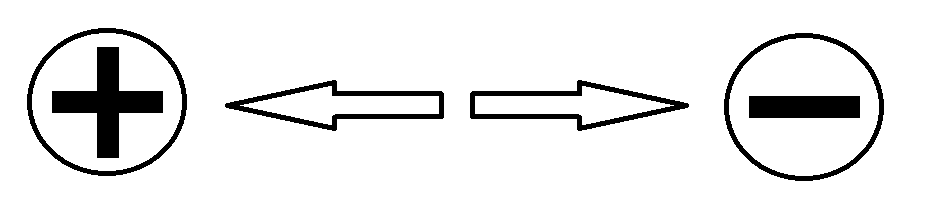

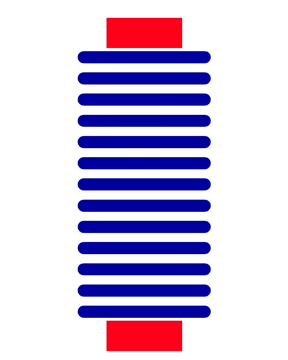

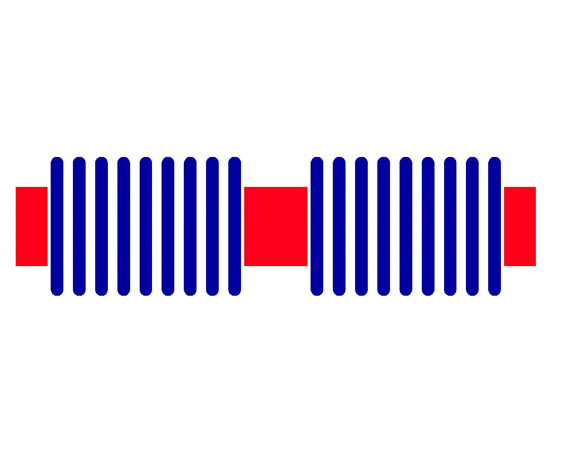

(Przesunięcie jednego czoła kompensatora względem drugiego czoła. Oceniane prostopadle do osi wzdłużnej rurociągu)
