Mieszek, jako najbardziej krytyczny element kompensatora,może być jednowarstwowy, wielowarstwowy, z warstwą redundantną (zapasową) lub wzmocniony.

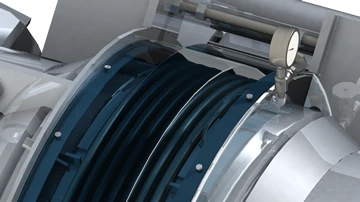

W dwuwarstwowym (testowalnym) mieszku każda warstwa jest projektowana na pełne warunki eksploatacyjne (ciśnienie, temperaturę i przemieszczenia).

Jeśli podczas pracy w wewnętrznej warstwie pojawi się otwór lub pęknięcie zmęczeniowe, warstwa zewnętrzna przejmuje obciążenia, nie zwiększając ryzyka dla obsługi i bez konieczności nieplanowanego postoju.

W mieszku z monitorowaną warstwą pierścieniowa przestrzeń między warstwami może być nadzorowana pod kątem przecieku, aby wykryć uszkodzenie warstwy — stanowi to wczesne ostrzeżenie o zbliżającym się problemie.

Czujnik ciśnienia zainstalowany przy warstwie zewnętrznej (w przestrzeni międzywarstwowej) sygnalizuje uszkodzenie warstwy wewnętrznej. Dwuwarstwowy mieszek testowalny umożliwia również przeprowadzanie prób ciśnieniowych oddzielnie warstwy wewnętrznej i zewnętrznej podczas postojów.

System dwuwarstwowego (2‑ply) mieszka testowalnego zwiększa niezawodność, w większości przypadków zapewnia wczesne ostrzeganie o uszkodzeniu mieszka i ułatwia utrzymanie/serwis kompensatora.

Rafinerie powszechnie stosują dwuwarstwowe, testowalne mieszki, zwłaszcza w krytycznych urządzeniach procesowych, takich jak jednostki FCC (fluid catalytic cracking).
