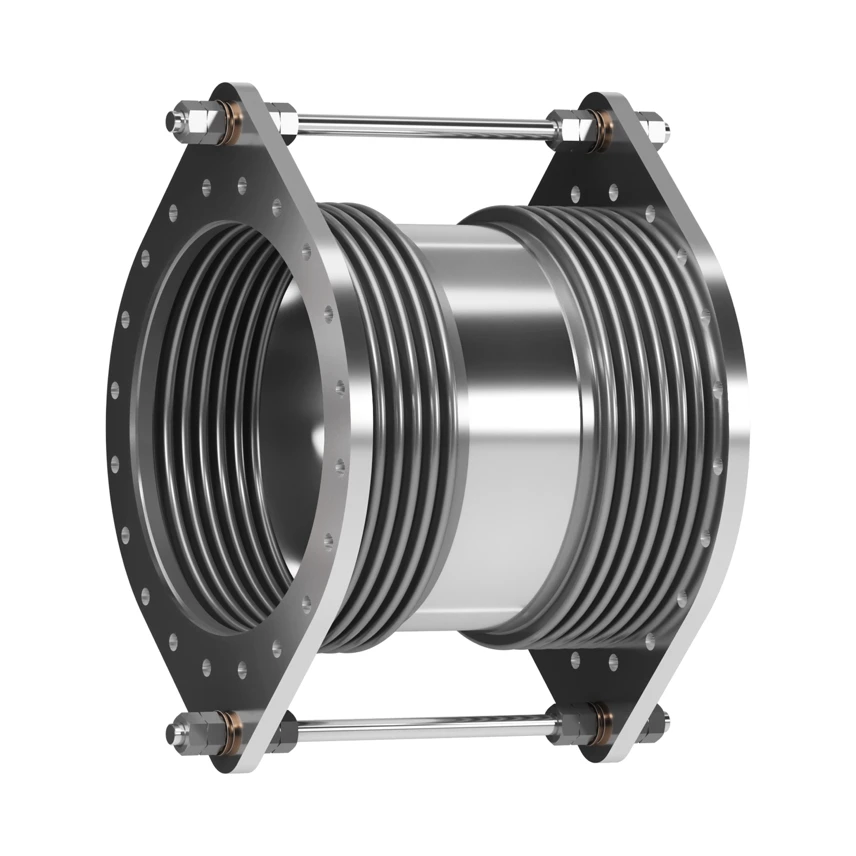

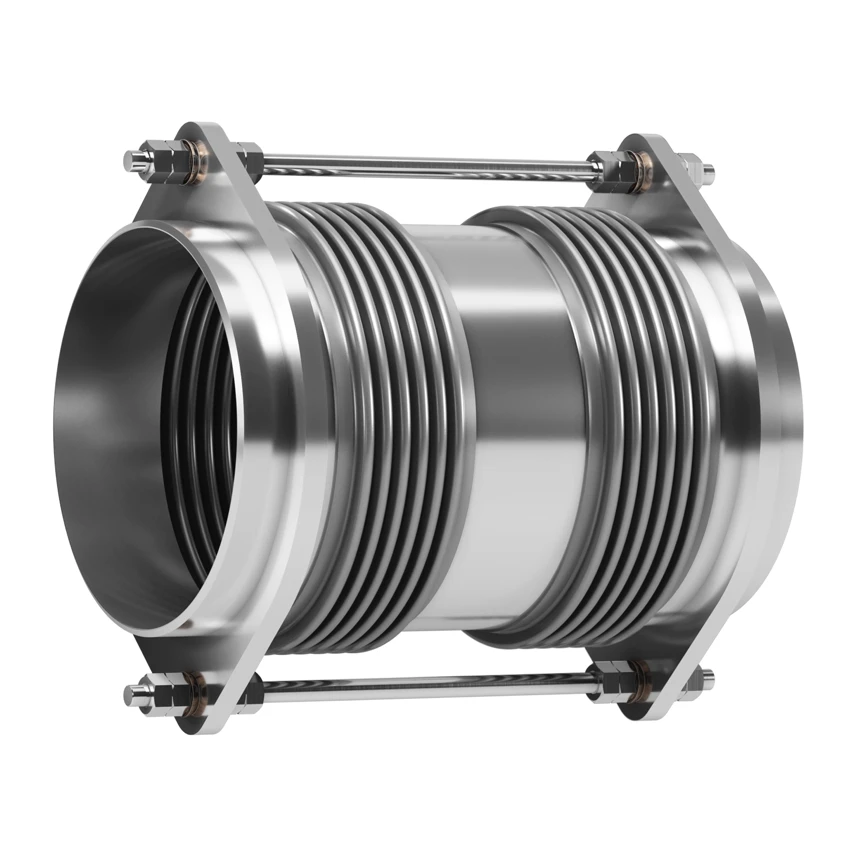

Ten model składa się z dwóch mieszków połączonych rurą centralną oraz układem cięgien ograniczających zdolnym przenosić siły parcia wytwarzane przez ciśnienie wewnętrzne.

Stosowany do kompensowania przemieszczeń poprzecznych we wszystkich płaszczyznach. Dodatkowo, przy specjalnym projekcie i/lub odpowiednim ustawieniu układu cięgien, może kompensować także pewien zakres przemieszczeń osiowych i kątowych.

Pręty ograniczające dostarczane są w zestawach po dwa lub więcej, rozmieszczonych równomiernie na obwodzie kompensatora. Gdy kompensator jest wyposażony w dwa cięgna ustawione co 180°, jest swobodny do ugięć kątowych i poprzecznych. Przy trzech lub większej liczbie cięgien możliwe są wyłącznie ugięcia poprzeczne.

Wielkość ugięcia poprzecznego zależy od dopuszczalnego ugięcia kątowego każdego mieszka oraz długości rury centralnej. Zakres ugięcia poprzecznego można zwiększyć lub zmniejszyć, po prostu zmieniając długość odcinka rurowego (spool), a wydłużenia termiczne rury centralnej są przejmowane przez elementy mieszkowe.
