Kompensatory osiowe są projektowane i wykonywane do kompensacji przemieszczeń osiowych, tj. ściskania i wydłużania wzdłuż osi podłużnej. Istnieją różne konfiguracje konstrukcyjne kompensatorów osiowych i w pewnych warunkach mogą one przyjmować także inne składowe ruchu, jednak ich podstawową funkcją jest kompensacja przemieszczeń osiowych.

Najczęściej stosowane kompensatory do pochłaniania ruchów osiowych to:

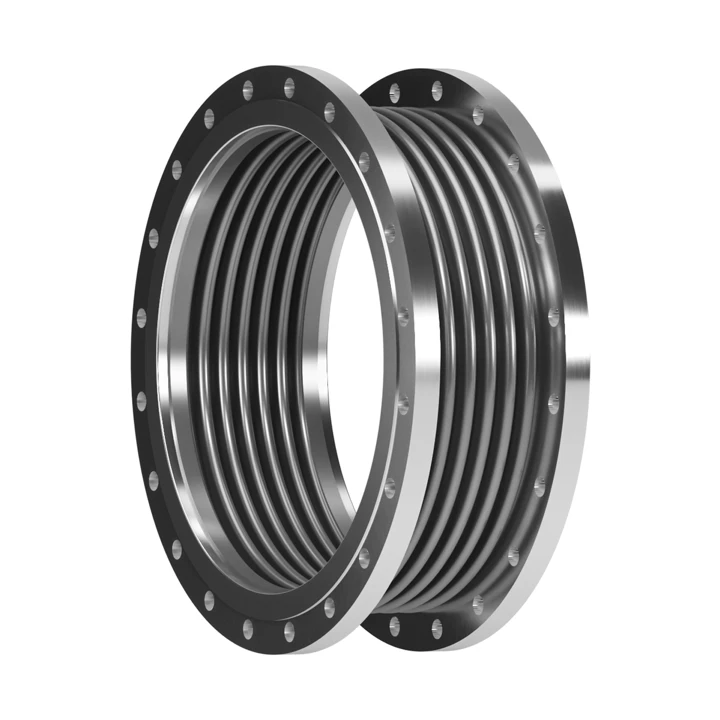

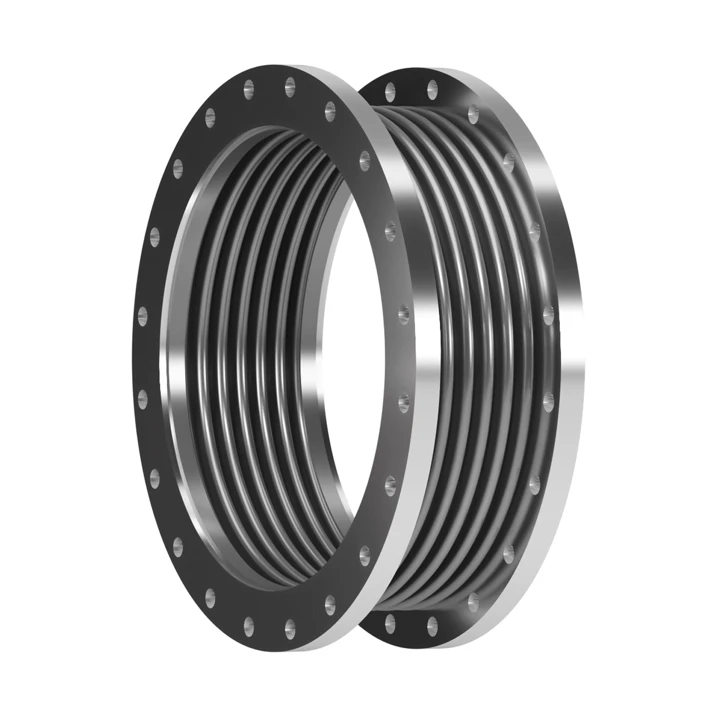

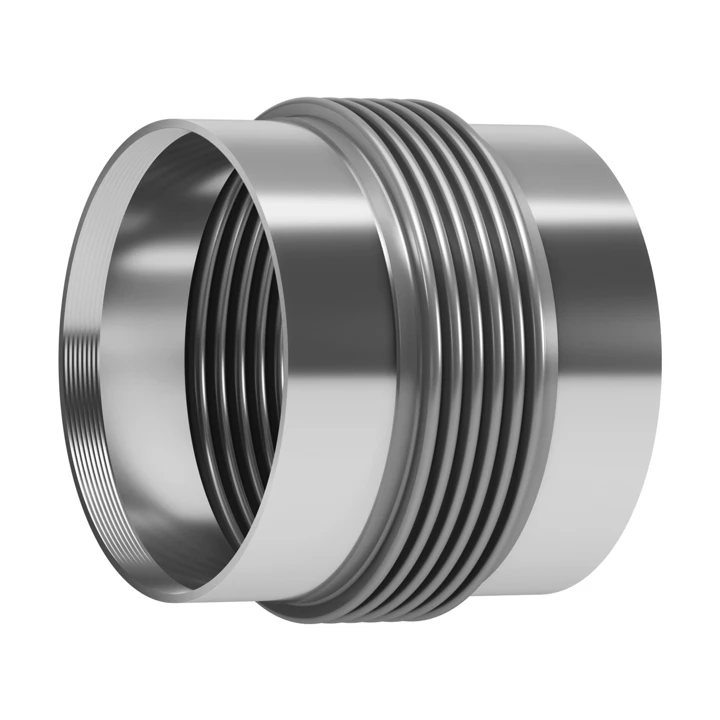

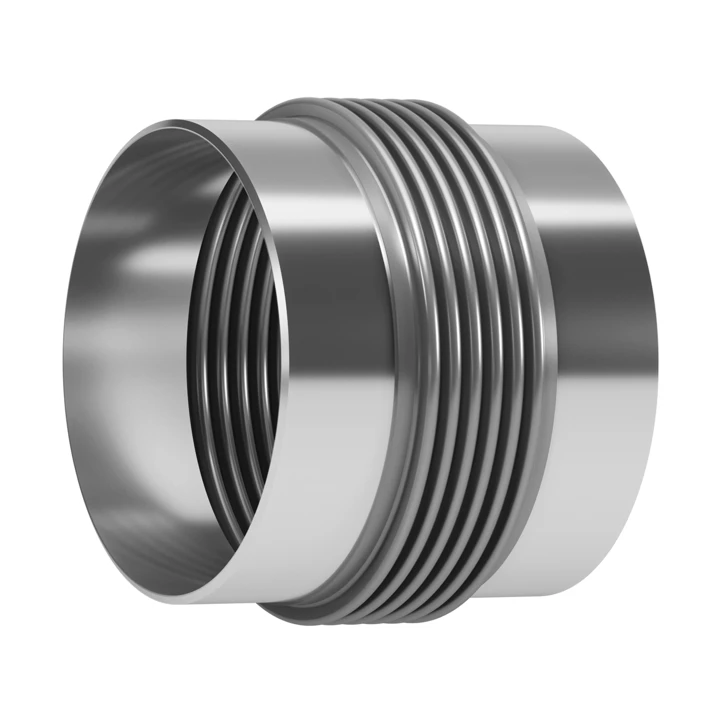

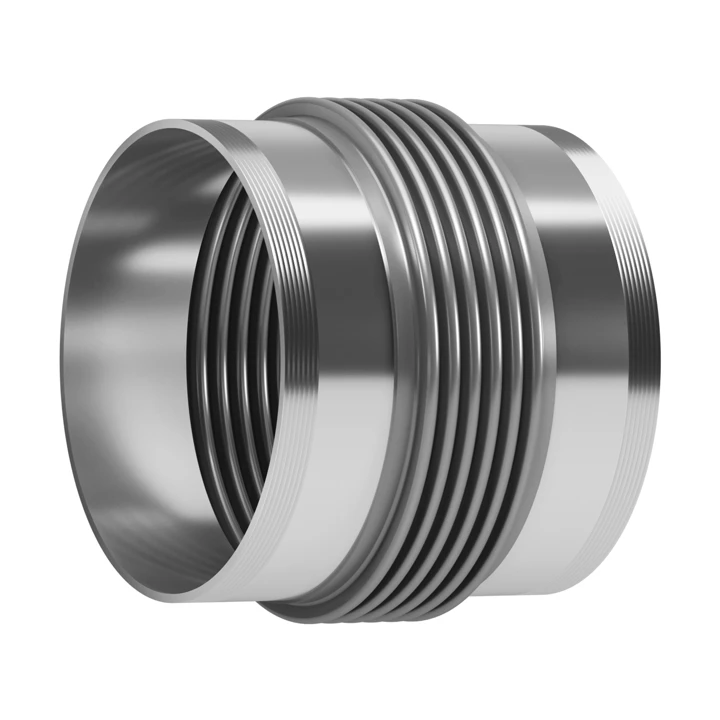

Te kompensatory są wykonane z jednego elementu mieszkowego z końcówkami łączącymi..

Niezależnie od wyposażenia dodatkowego, takiego jak wewnętrzne tuleje prowadzące czy osłony zewnętrzne, model ten przejmuje wszystkie rodzaje przemieszczeń na danym odcinku rurociągu, jednak jego głównym zastosowaniem jest kompensacja przemieszczeń osiowych.

Kompensator ten nie przenosi siły naporu ciśnienia, dlatego konieczne jest zastosowanie  odpowiednich punktów stałych i prowadnic. Może on być stosowany wyłącznie w instalacjach rurociągowych, które posiadają poprawnie zaprojektowane punkty stałe oraz prowadzenie rurociągu.

WIĘCEJ INFORMACJI

Kompensatory te składają się z pojedynczego elementu mieszkowego z przyłączami końcowymi oraz układu prętów ograniczających.

Niezależnie od akcesoriów, takich jak wkładki/wyłożenia (liners) i osłony, model ten kompensuje wszystkie rodzaje przemieszczeń w dowolnym odcinku rurociągu, jednak głównie stosuje się go do kompensacji przemieszczeń osiowych oraz niewielkich przemieszczeń poprzecznych lateralnych.

WIĘCEJ INFORMACJI

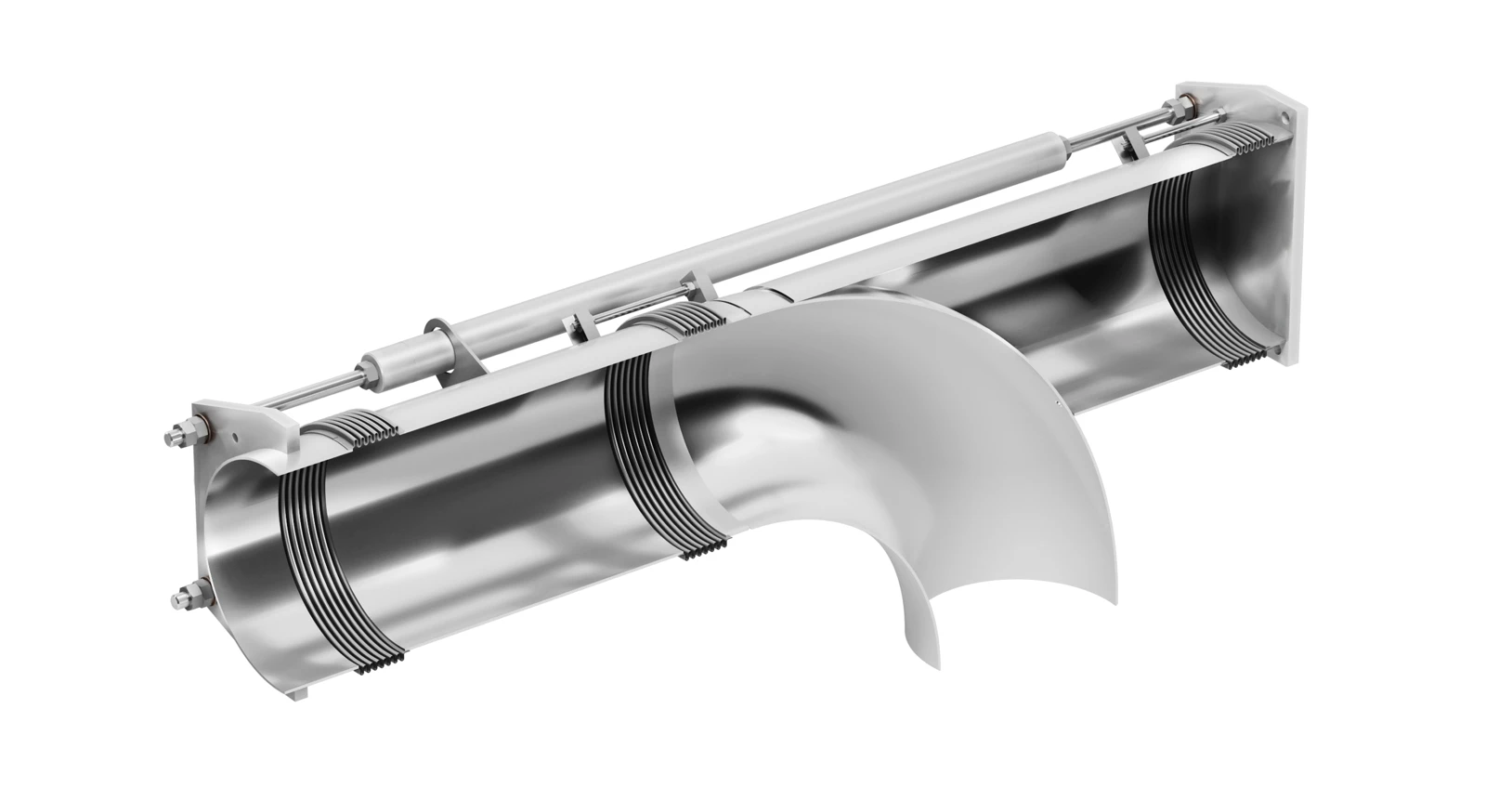

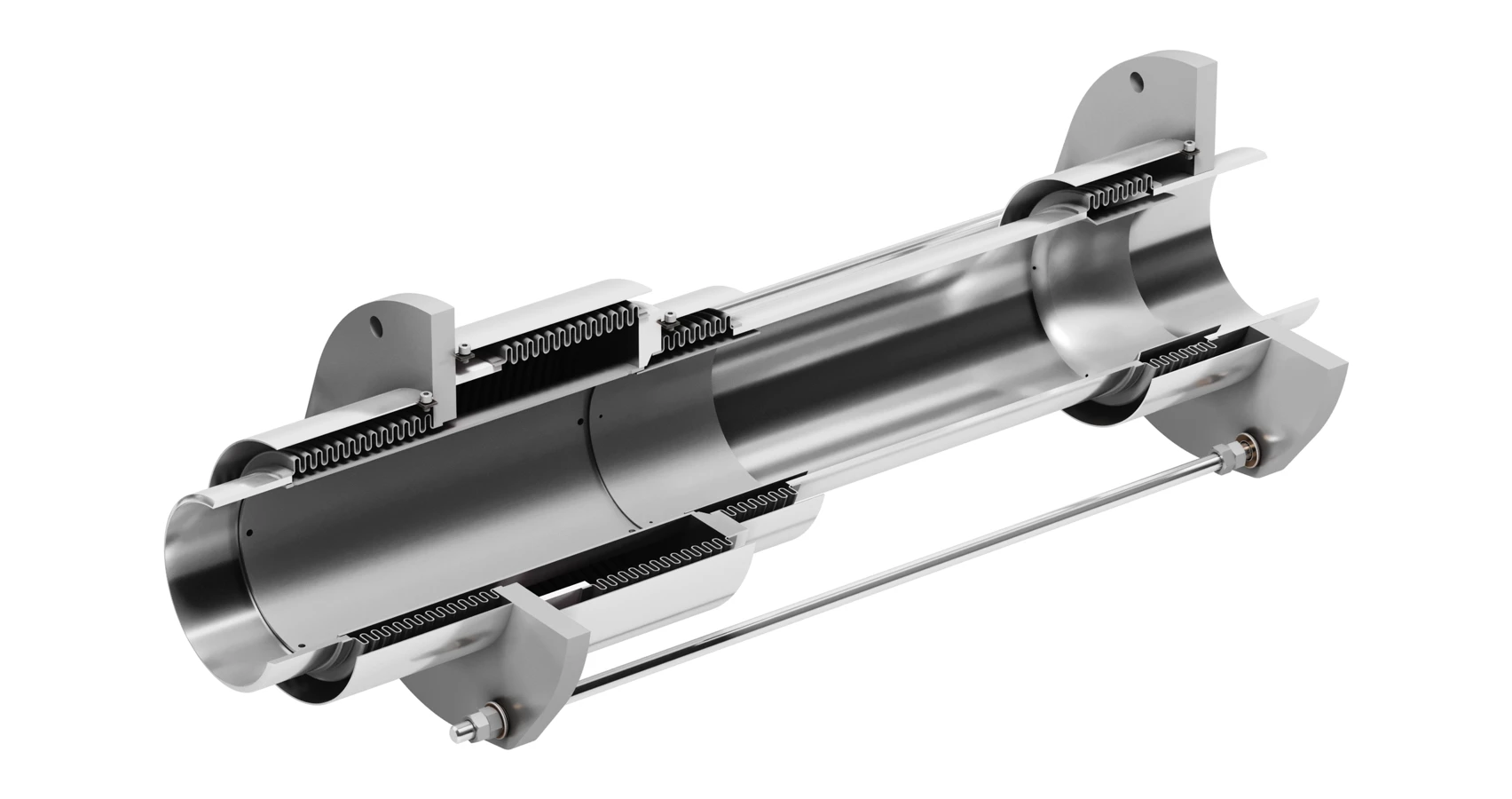

Kompensator odciążony ciśnieniowo przejmuje ruchy osiowe i boczne, jednocześnie przeciwdziałając sile osiowej pochodzącej od ciśnienia w mieszku. W jego konstrukcję wbudowany jest dodatkowy mieszek, który pod wpływem ciśnienia w instalacji generuje siłę o tej samej wartości, lecz przeciwnym zwrocie do siły działającej na mieszek główny. Połączenie tych mieszków ze sobą neutralizuje obciążenie ciśnieniowe w całym zespole.

Kompensatory odciążone ciśnieniowo znajdują zastosowanie w podobnych przypadkach jak kompensatory osiowe lub boczne, ale oferują dodatkową korzyść w postaci braku przenoszenia siły reakcji od ciśnienia wewnętrznego na rurociąg lub sąsiednią aparaturę. Jest to właściwość kluczowa przy podłączaniu rurociągów do urządzeń wrażliwych na obciążenia, takich jak turbiny, które konstrukcyjnie nie są przystosowane do przenoszenia takich sił.

Jedyne siły, jakie obciążają aparaturę, to suma sił potrzebnych do odkształcenia mieszka roboczego i równoważącego w kompensatorze.

Taki kompensator może być instalowany pomiędzy pośrednimi podporami stałymi, co eliminuje konieczność budowy głównych zakotwień rurociągu lub podłączonych do niego urządzeń.

WIĘCEJ INFORMACJI

Jako szczególny wariant kompensatorów grubościennych, kompensatory kołnierzowo-wywinięte są wytwarzane w dwóch połówkach z płaskich płyt pierścieniowych. Zewnętrzne krawędzie płyt są formowane w jednym kierunku (kołnierzowanie), a wewnętrzne krawędzie w przeciwnym kierunku (wywijanie). Obie połówki są spawane ze sobą, a następnie wspawywane w płaszcz wymiennika ciepła. Ze względu na większą grubość ścianki, ten typ kompensatora jest masywny i najbardziej wytrzymały z punktu widzenia nieprawidłowej eksploatacji (ang. abuse), ale ma wadę w postaci ograniczonej elastyczności.

Kompensatory MACOGA serii MFF są projektowane zgodnie z wytycznymi obowiązkowego Załącznika 5 normy ASME VIII-1, dotyczącymi projektowania kompensatorów kołnierzowo-wywiniętych, oraz zgodnie z Załącznikiem 26 ASME i standardami EJMA, które dostarczają metod obliczania naprężeń, trwałości zmęczeniowej oraz sztywności (ang. spring rate).

WIĘCEJ INFORMACJI

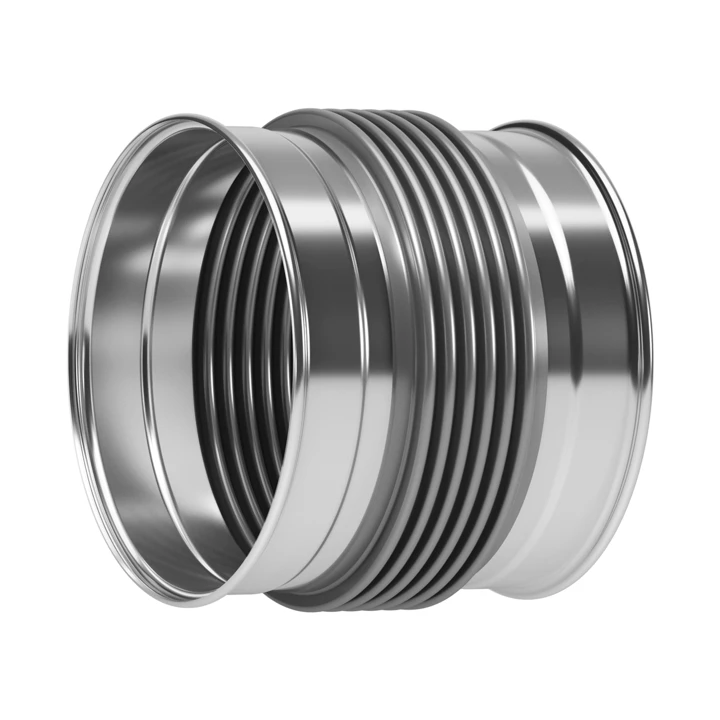

Kompensatory mieszkowe serii MEP z obciążeniem ciśnieniem zewnętrznym są zaprojektowane w taki sposób, że ciśnienie medium oddziałuje na zewnętrzną powierzchnię mieszka.

Model ten stosuje się głównie w przypadkach wysokich ciśnień oraz dużych wartości przemieszczeń osiowych (ściskania i wydłużenia). Pod ciśnieniem zewnętrznym mieszek zachowuje geometrię i może być wytwarzany praktycznie w dowolnej długości.

W przypadku stosowania kompensatorów z obciążeniem ciśnieniem wewnętrznym i przy dużych przemieszczeniach układ należy dzielić na podsekcje, ponieważ długie osiowe kompensatory tego typu mają tendencję do utraty stateczności (wyboczenia). Gdy układ na to pozwala, można zastosować kompensatory z mieszkami obciążonymi ciśnieniem zewnętrznym, które umożliwiają większe przemieszczenia, ponieważ ciśnienie zewnętrzne stabilizuje mieszek.

WIĘCEJ INFORMACJI

Kompensatory płaszczowe stosuje się w szczególnych sytuacjach, m.in. gdy standardowa izolacja termiczna jest niewystarczająca oraz gdy medium procesowe należy utrzymywać w stałej temperaturze, a także ze względów bezpieczeństwa.

Model ten wykorzystuje dwa mieszki: jeden wewnętrzny i jeden zewnętrzny.

WIĘCEJ INFORMACJI

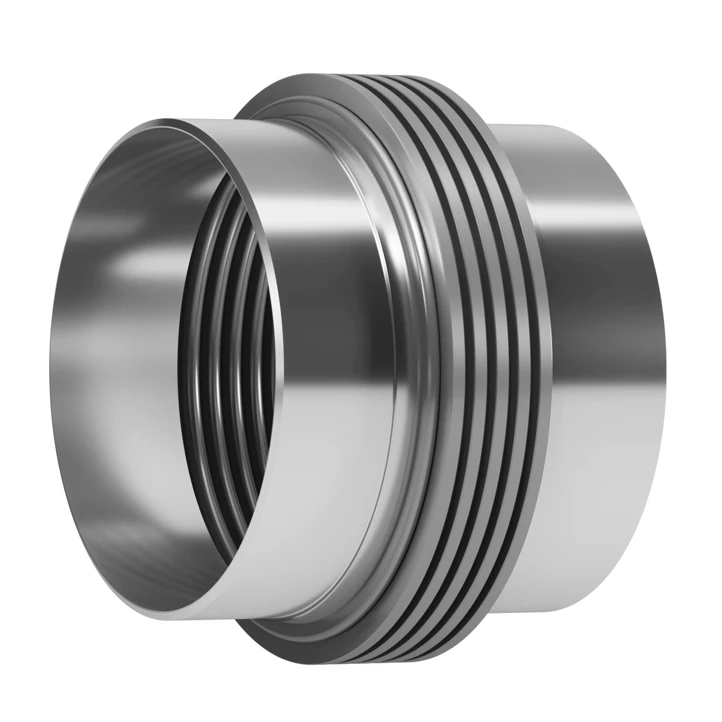

Ten typ stosuje się w warunkach wysokiego ciśnienia wewnętrznego. Rozwiązanie polega na zastosowaniu pierścieni wzmacniających umieszczonych na zewnętrznej stronie zwojów mieszka, co zapobiega jego zniekształceniom pod wpływem wysokiego ciśnienia.

Pierścienie wyrównawcze i wzmacniające to elementy stosowane w niektórych kompensatorach; osadza się je ciasno w dnach zwojów. Ich podstawowym zadaniem jest wzmocnienie mieszka względem działania ciśnienia wewnętrznego. Pierścienie te wykonuje się ze stali węglowej, stali nierdzewnej lub innych odpowiednich stopów.

Pierścienie wzmacniające zazwyczaj mają przekrój w kształcie litery „T”, natomiast pierścienie wyrównawcze zwykle wykonuje się z rur lub pełnych prętów okrągłych ze stali węglowej, nierdzewnej bądź innych odpowiednich stopów.

Mieszki wyposażone w pierścienie wzmacniające lub wyrównawcze mogą być stosowane w każdym typie kompensatora (osiowym, bocznym, kątowym itp.).

WIĘCEJ INFORMACJI

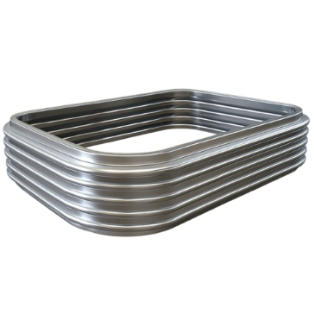

Kompensatory te charakteryzują się wysokim profilem fali (karbu) i grubowarstwową konstrukcją.

Mogą być produkowane w wersji okrągłej, owalnej lub o dowolnym innym, specyficznym kształcie.

Kompensatory grubościenne znajdują częste zastosowanie w wymiennikach ciepła oraz w orurowaniu pieców przemysłowych i wielkich pieców.

WIĘCEJ INFORMACJI

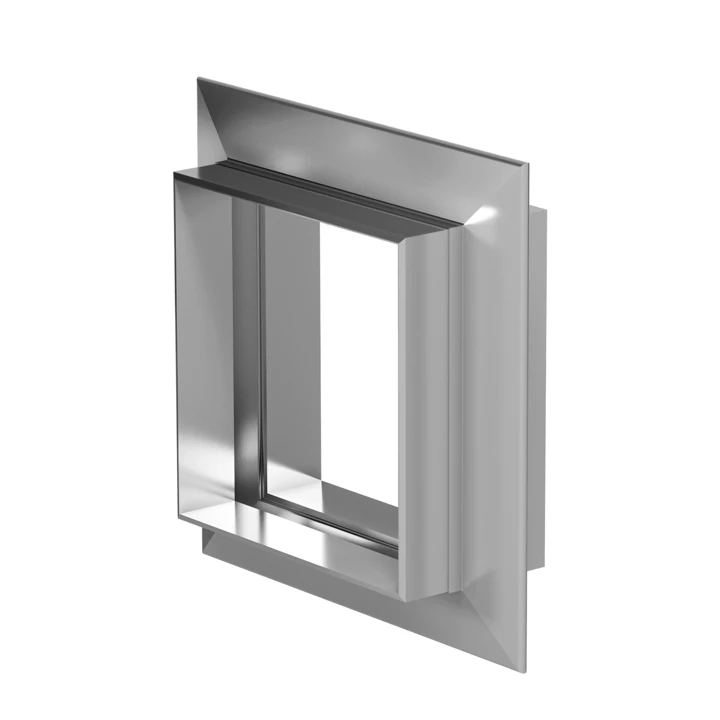

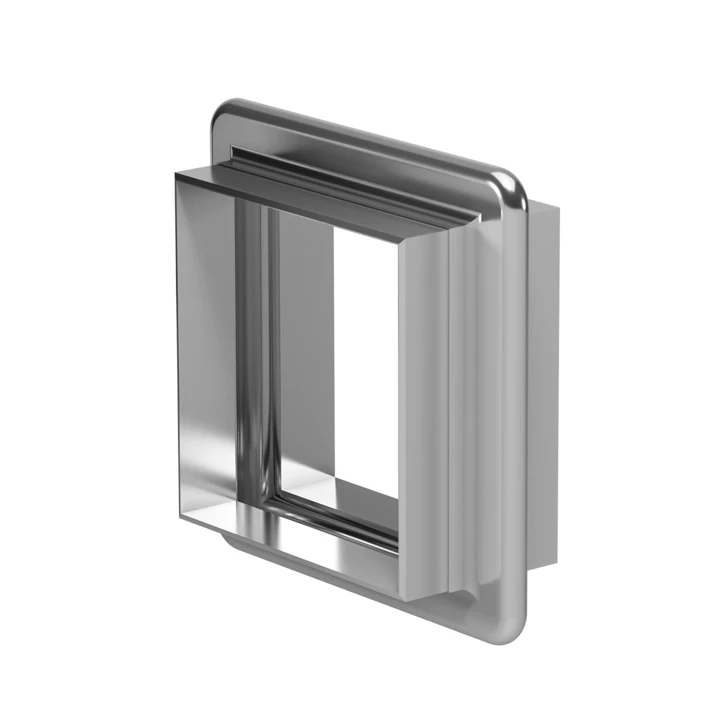

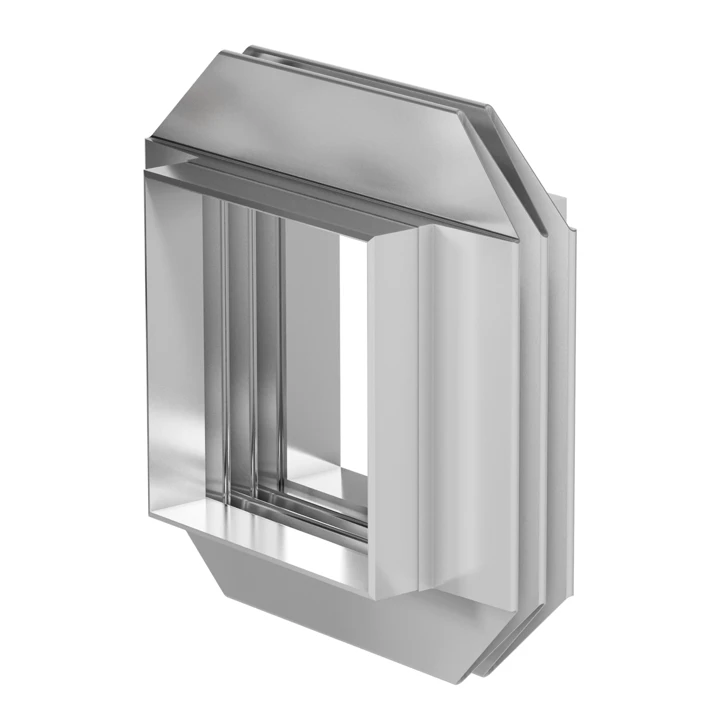

Niezależnie od wyposażenia dodatkowego, takiego jak pręty ograczniające, zawiasy, wykładziny, osłony itp., modele te mogą kompensować wszelkie przemieszczenia w danym odcinku rurociągu, jednak najczęściej stosuje się je do kompensacji przemieszczeń osiowych.

Podobnie jak kompensatory okrągłe, wykonania niepowstrzymywane nie przejmują sił naporu ciśnienia, dlatego należy przewidzieć odpowiednie punkty stałe i prowadnice; mogą być stosowane wyłącznie w układach rurowych wyposażonych w prawidłowo zaprojektowane punkty stałe oraz prowadnice do osiowania rurociągu.
