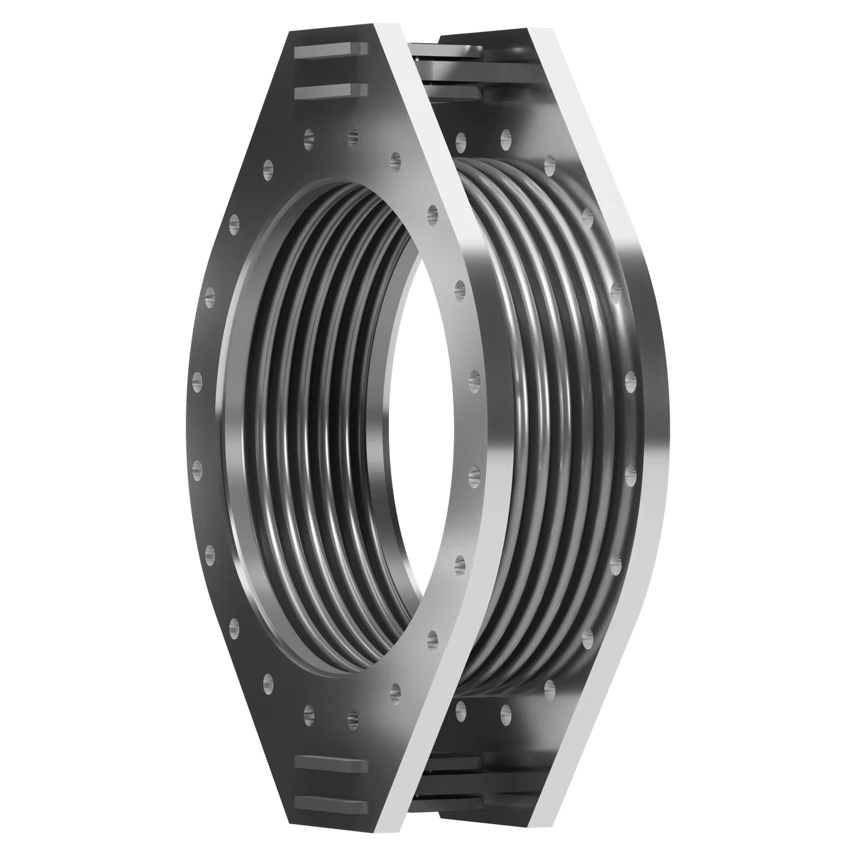

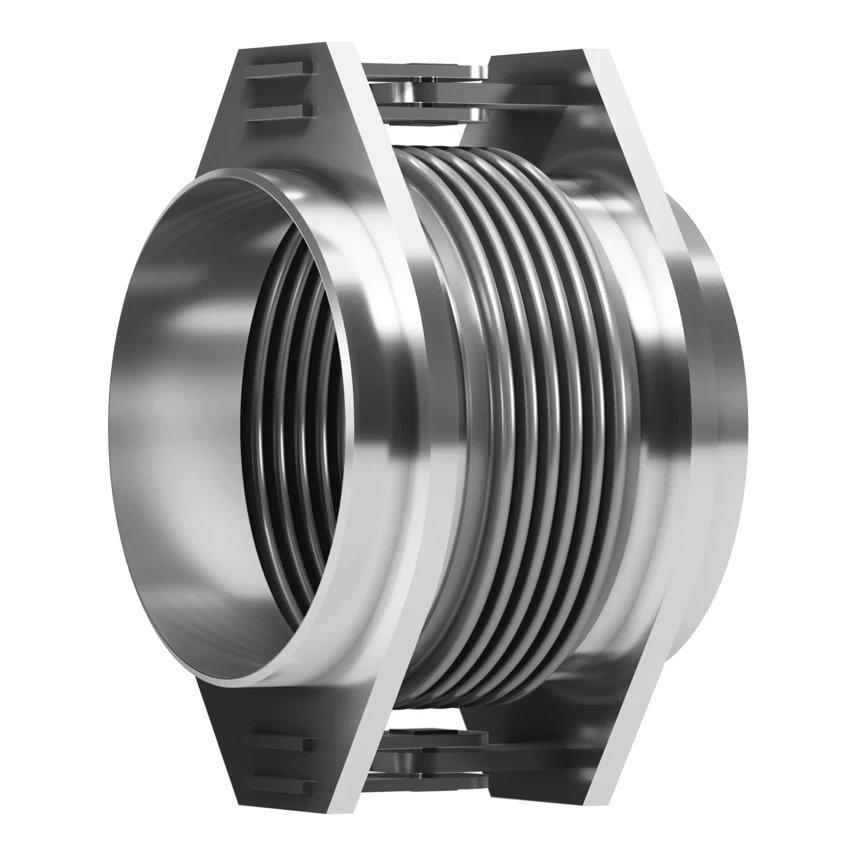

Kompensatory te składają się z jednego mieszka wyposażonego w króćce do spawania lub kołnierze oraz z systemu przegubowych podpór, który umożliwia ruch kątowy tylko w jednej płaszczyźnie. Mechanizm zawiasowy jest zaprojektowany do przejmowania pełnej siły reakcji ciśnienia.

Urządzenia te nie umożliwiają ruchu osiowego, jednakże niektóre typy systemów zawiasowych mogą być wyposażone w podłużne (fasolkowe) otwory na sworzeń zawiasu, aby umożliwić ograniczone przemieszczenie osiowe. Te wersje z „zawiasem fasolkowym” (slotted hinge) nie są w stanie przenosić sił reakcji ciśnienia i w związku z tym należy zapewnić odpowiednie punkty stałe.
